细砂回收机

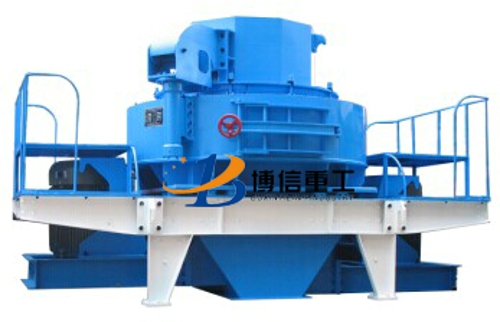

PCL制砂机


PCL系列直通冲击式破碎机,又称制砂机、碎石整形机,是一种物料自行冲击式破碎机,是我公司引进国外同类产品的先进技术开发出的具

销售热线:0371-85616686 / 销售电话:18638550538

产品介绍



一.新型制砂机简介:
   新型制砂机又 称高效细碎机、第三代制砂机、冲击式破碎机。第六代制砂机通称新型制砂机,特别适用于软或中硬和极硬物料的破碎,VSI被广泛应用于各种矿石、水泥、耐火 材料、铝凡土熟料、金刚砂、玻璃原料、机制建石料、金矿渣、碳化硅、美砂等高硬、特硬及耐磨蚀性物料。比传统细碎机节能50%,是目前世界上先进的新型制 砂机设备。

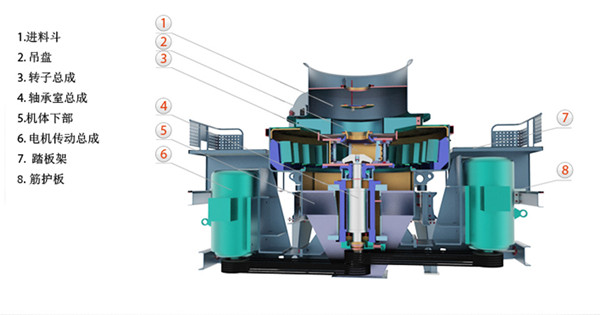

二.新型制砂机的组成机构:
   主要由进料斗、分料器、涡动破碎腔、叶轮、主轴、底座、传动装置、支架、润滑系统等九大部件组成。
三.新型制砂机工作原理:
物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会 在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。



         Vsi制砂机
四.新型制砂机适用范围:
1、 河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂。
2、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产。
3、工程领域的水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制砂生产和石料整形。
4、矿业领域的磨矿前段细碎工艺,建材、冶金、化工、矿山、耐火材料、水泥、磨料等行业的物料破碎。
5、高磨蚀性和二次解体破碎,火电、冶金行业的除硫,钢渣、建筑垃圾破碎等环保项目。
五.博信重工新型制砂机工作特点:
1、破碎效率高,具有细碎、粗磨功能。处理量、产量可达50-500t/h,与同等功率下的传统设备相比,产量提高了30%而且稳定。
2、结构简单,安装、维修方便,安装方式多样,可移动式安装,运行成本低。
3、通过非破碎物料能力强,受物料水份含量影响小,含水份可达8%。
4、产品粒型优异,呈立方体,针片状含量极低,适宜骨料整形、人工制砂及高等级公路规格石制取;堆积密度大,铁污染极小。
5、工作噪音低于75分贝(db级),粉尘污染少。
6、液压装置、易于维护—液压开盖装置,使破碎腔内部件检修拆换方便快捷,缩短了停机时间,省时省力。
7、自动检测、安全可靠—设置过振动显示与报警装置,如果设备发生不良运转,可发出警告,使设备停止工作,达到保护机器的目的。
六.新型制砂机的参数:



直通冲击式破碎机

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
PCL-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
PCL-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
PCL-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600
PCL-10 60 150-180 1000-1700 100-160 4600×2350×3450 17300
PCL-12 60 264-320 850-1450 160-300 4500×2400×3700 22500
PCL-13 60 320-400 800-1193 200-360 5200×2700×3800 27600



高效立轴冲击式破碎机

型号 VSl-7611 VSl-8518 VSl-9526 VSl-1140
处理量(t/h) 瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
最大入料尺寸(mm) 软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电动机功率(kw) 110 180 264 400
外形尺寸(L×W×H)(mm) 3700×1250×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
总重量(t) 11.8 14.5 17.8 25.6
电源 380V 50HZ
震动传感器 检测范围 0.1-20mm/s 连续可调
润滑液压站 双油泵电机功率 2×0.31kw
安全保护 双油泵互补保证供油,无油流,无油压自动停机,水冷降温,冬季电机加热启动。
外形尺寸(L×W×H)(mm) 820×520×1270
油箱加热器功率 2KW
